Kontrola shody je kombinace činností a rozhodnutí, která jsou prováděna v souladu s předem přijatými pravidly pro kontrolu shody
betonu se specifikací. Kontrola shody je součástí řízení výroby.
Kontrola shody se provádí pro následující vlastnosti betonu:
■ pevnost v tlaku
■ pevnost v příčném tahu
■ objemová hmotnost těžkého a lehkého betonu
■ vodní součinitel
■ obsah cementu
■ obsah vzduchu v čerstvém provzdušněném betonu
■ obsah chloridů v betonu
■ objemová hmotnost čerstvého betonu
■ obsah vody v čerstvém betonu
■ odlučování vody
■ vývin tepla během hydratace
■ zpoždění počátku tuhnutí
■ teplota čerstvého betonu
■ největší hloubka průsaku vody
■ mrazuvzdornost
■ odolnost povrchu betonu proti působení vody a rozmrazovacích látek
■ součinitel prostorového rozložení vzduchových pórů
■ obsah mikroskopického vzduchu A300
■ obsah vzduchu ve ztvrdlém betonu
■ nasákavost
■ statický modul pružnosti v tlaku
■ objemové změny.
Pojmy:
Hodnocení shody
Systematické zkoumání, v jaké míře výrobek splňuje specifikované požadavky.
Počáteční výroba
Výroba betonu do získání nejméně 35 výsledků zkoušek v časovém období nejméně 3 měsíce.
Průběžná výroba
Průběžná výroba je výroba, která nastane po získání nejméně 35
výsledků zkoušek během období, které není delší než 12 měsíců.
Soubor betonů
Soubor betonů různých složení, pro které byl stanoven a dokumentován spolehlivý vztah pro příslušné vlastnosti.
Kontrola shody typového betonu pro pevnost v tlaku
■ posuzované výsledky zkoušek nesmí být starší než 12 měsíců
■ zpracování výsledků zkoušek zkušebních těles ve stáří 28 dní.
V případě, že je to vyžadováno, je možné posuzovat betony ve stáří jiném než 28 dní (například betony pro masivní konstrukce apod.)

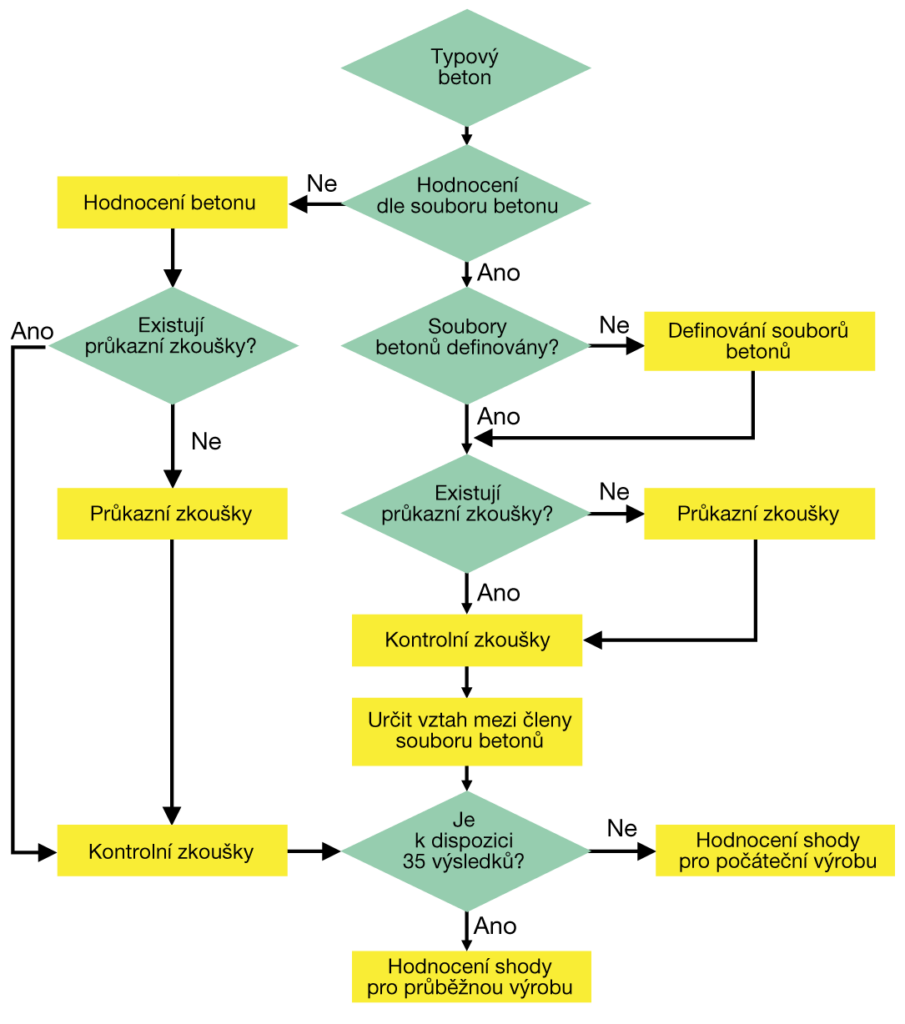

Postupový diagram pro prokazování shody – pevnost betonu v tlaku
Postup posuzování shody pevnosti betonu v tlaku
Obyčejný a těžký beton tř. C 8/10 až C 50/60 a lehký beton tř. LC 8/9 až LC 55/60 se kontroluje na vzorcích buď pro každé jednotlivé složení betonu zvlášť, nebo na vhodně určeném souboru betonů.
Pro vysokopevnostní betony třídy C 55/67 a vyšší se nesmí použít princip souboru betonů.
Posuzování se provádí pro betony z počáteční výroby nebo z výroby průběžné
Pokud výroba jednotlivého složení betonu nebo souboru betonů je pozastavena na období delší než 12 měsíců, musí výrobce použít kritéria shody a plán odběru vzorků a zkoušek pro počáteční výrobu.
Postupy posuzování shody pevnosti betonu v tlaku a příslušná kritéria
Kritéria pro posuzování shody pevnosti v tlaku
ČSN EN 206-1 zavádí 3 kritéria pro posouzení shody:
■ Kritérium 1 – průměr n výsledků zkoušek fcm
■ Kritérium 2 – každý jednotlivý výsledek zkoušky fci
■ Kritérium 3 – Průměr z n výsledků zkoušek (fcm) pro jednotlivý beton souboru.
Kritéria shody pevnosti betonu v tlaku
fck – charakteristická pevnost betonu v tlaku
σ – vyhovující zavedená stanovená směrodatná odchylka základního souboru.
Na počátku se musí směrodatná odchylka vypočítat z nejméně 35 po sobě jdoucích výsledků za období delší než 3 měsíce a které jsou z období těsně před výrobním obdobím, ve kterém se má posoudit shoda.
Kriteria pro posuzování shody pro pevnost v tlaku
ČSN EN 206-1 zavádí 3 kriteria pro posouzení shody:
■ Kriterium 1 – průměr n výsledků zkoušek fcm
■ Kriterium 2 – každý jednotlivý výsledek zkoušky fci
■ Kriterium 3 – Průměr z n výsledků zkoušek (fcm) pro jednotlivý beton souboru
Kriteria shody pro pevnost betonu v tlaku
fck – charakteristická pevnost betonu v tlaku
σ – vyhovující zavedená stanovená směrodatná odchylka základního souboru
Na počátku se musí směrodatná odchylka vypočítat z nejméně 35 po sobě jdoucích výsledků za období delší než 3 měsíce.
Potvrzující kritéria pro členy souboru betonů
Obecně platí pro:
Počáteční výrobu (do získání 35 výsledků)
■ posouzení průměru skupiny po sobě jdoucích překrývajících se nebo nepřekrývajících se výsledků zkoušek – fcm podle kritéria 1
■ posouzení každého jednotlivého výsledku zkoušky – fci podle kritéria 2.
Průběžnou výrobu
■ zpracování min. 35 výsledků z počáteční výroby, výpočet a zavedení stanovené směrodatné odchylky základního souboru σ
■ výpočet směrodatné odchylky z posledních 15 výsledků zkoušek s15 z průběžné výroby
■ pro průběžné hodnocení lze použít již zavedenou hodnotu σ (metoda 1) nebo hodnotu s vypočtenou ze všech výsledků průb. zkoušek (metoda 2), v obou případech pouze za předpokladu, že platí 0,63 σ ≤ s15 ≤ 1,37 σ, jinak je nutno stanovit novou hodnotu s z posledních 35 výsledků zkoušek
■ posouzení průměru skupiny po sobě jdoucích překrývajících se nebo nepřekrývajících se výsledků zkoušek – fcm podle kritéria 1
■ posouzení každého jednotlivého výsledku zkoušky – fci podle
Minimální četnost odběru vzorků pro posouzení shody
a) Odběry vzorků rozložit rovnoměrně během výroby, na 25 m3 výroby max. 1 vzorek.
b) Pokud směrodatná odchylka z posledních 15 výsledků s15 > 1,37 σ (zavedené směrodatné odchylky), zvýší se četnost na úroveň počáteční výroby.
Posuzování shody souboru betonů
Při zařazování betonů do souboru se doporučuje vybrat betony splňující kritéria:
■ cement stejného druhu, třídy pevnosti i původu
■ prokazatelně stejné kamenivo (geologicky, druh – drcené, těžené, vlastnosti) i příměs I. druhu
■ betony jen s použitím nebo jen bez použití plastifikačních přísad
■ úplný rozsah stupňů konzistence
■ omezený rozsah tříd pevnosti
■ samostatný soubor pro betony s příměsí II. druhu
■ samostatný soubor pro betony s přísadami ovlivňujícími pevnost (plastifikační, urychlující, zpomalující, provzdušňující).
Pro použití koncepce souboru betonů při kontrole shody lze použít normu ČSN P 73 1309.
Pro kontrolu souboru betonů musí být odebírány vzorky z celého rozsahu složení vyráběných betonů daného souboru.
Transformace pevností betonu v tlaku
Jako referenční beton se zvolí nejvíce vyráběný beton souboru nebo beton uprostřed souboru betonů.
Výsledky zkoušek jednotlivých betonů se převádějí na referenční
beton pomocí předem stanovených referenčních vztahů mezi jednotlivými členy souboru a referenčním betonem. Pro přepočet pevnosti betonu v tlaku jednotlivých členů souboru betonu na pevnost referenčního betonu je možné využít postupy uvedené v ČSN P 73 1309. Například: přepočet součinitelem pevnosti v tlaku.
Přepočet dle součinitele pevnosti v tlaku:
Přepočet pevností v tlaku jednotlivých betonů v souboru fci :
Posuzování shody pevnosti betonu v příčném tahu
Pevnost betonu v příčném tahu se posuzuje stejně jako pevnost v tlaku, pouze nelze použít posouzení na souboru betonů.
Kritéria shody pevnosti betonu v příčném tahu
ftk – charakteristická pevnost betonu v příčném tahu
σ – vyhovující zavedená stanovená směrodatná odchylka základního souboru.
Posuzování shody jiných vlastností než pevnosti
Náhodný odběr vzorků musí odpovídat podle ČSN EN 12350-1, minimální počet vzorků nebo stanovení a kritéria uvádí tabulka.
Posuzování shody vlastností
■ Všechny jednotlivé výsledky zkoušek musí být v rozmezí největší přípustné odchylky.
■ Počet výsledků zkoušek mimo předepsanou limitní hodnotu nebo meze třídy nebo toleranci předepsané hodnoty nesmí být větší než přejímací číslo podle tabulky 19a nebo 19b v ČSN EN 206-1 (např. pro konzistenci jsou to 2 výsledky při 5–7 stanoveních nebo 5 výsledků při 13–19 stanoveních; pro ostatní vlastnosti 2 výsledky při 20–31 stanoveních a 5 výsledků při 50–64stanoveních).
Legenda k následující tabulce:
a) není-li předepsáno jinak
b) tolerance neplatí, pokud není předepsaná dolní nebo horní mez
c) vyšší hodnoty tolerance platí pro zkoušení na začátku vyprazdňování z automíchače.
Kritéria shody jiných vlastností betonu
Kontrola shody betonu předepsaného složení
Posuzování shody vlastností
Podle výrobních záznamů se u každé záměsi posuzuje shoda složení betonu v daných tolerancích s obsahem specifikace. Pro normalizovaný beton platí požadavky příslušné normy.
Posuzování shody složení betonu podle rozboru čerstvého betonu lze provádět pouze podle zkušební metody předem odsouhlasené mezi odběratelem a výrobcem.
Posouzení shody konzistence se provádí stejně jako u typového betonu.
Tolerance dávkování složek a hodnoty vodního součinitele
